アイアンアートとは?

1970年創業より51年間、東京都葛飾区で操業するソフビトイ用金型製造メーカーです。
2016年には旧工場(中臺製作所)が解散することとなり、その後数年をかけて金型製造技術と工場設備一式をボークスが継承いたしました。
現在はボークスグループの製造部門「アイアンアート事業部(東京工場)」としてソフビトイの原型製作から成型、パッケージまでの総合製造メーカーを目指しています。
【株式会社ボークス】会社概要:https://www.volks.co.jp/cs/company/

事業内容

  • ソフビ用銅電鋳金型(スラッシュ成形用・ローテーション成形用)
  • 金型用ロウ原型の製作
  • ソフビ製品の成型
工場所在地
〒124-0022 東京都葛飾区奥戸2丁目39番8号

製作工程

ソフビトイ用金型の発注から製作、ソフビ製品の成型から彩色・見立て(製品完成)までの工程をご紹介。アイアンアートでは「金型用ロウ原型の製作」「ソフビ用銅電鋳金型の製作」「ソフビ製品の成型」工程を承っております。

お客様

1 原型納品

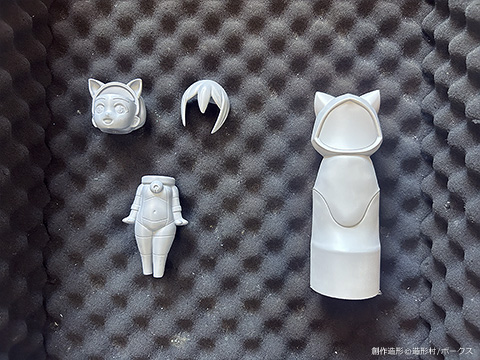

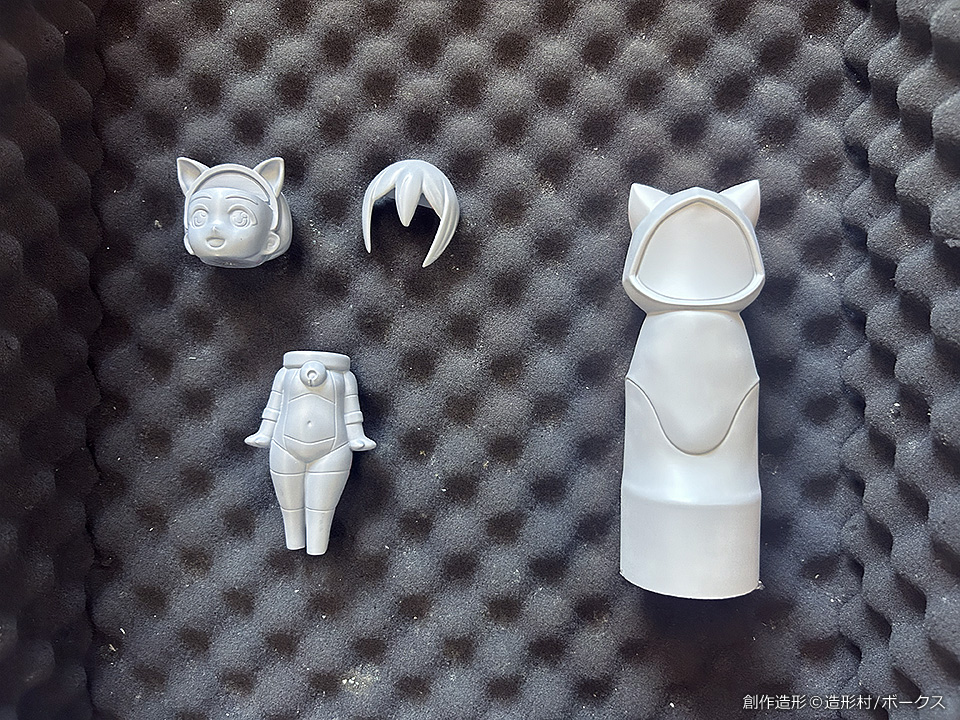

原型

発注頂いたお客様より商品原型を納品いただきます。

※パーツの分割は基本的にお客様側で行っていただきますが、別途受け付けておりますのでご相談ください。

アイアンアート

2 金型用ロウ原型の製作

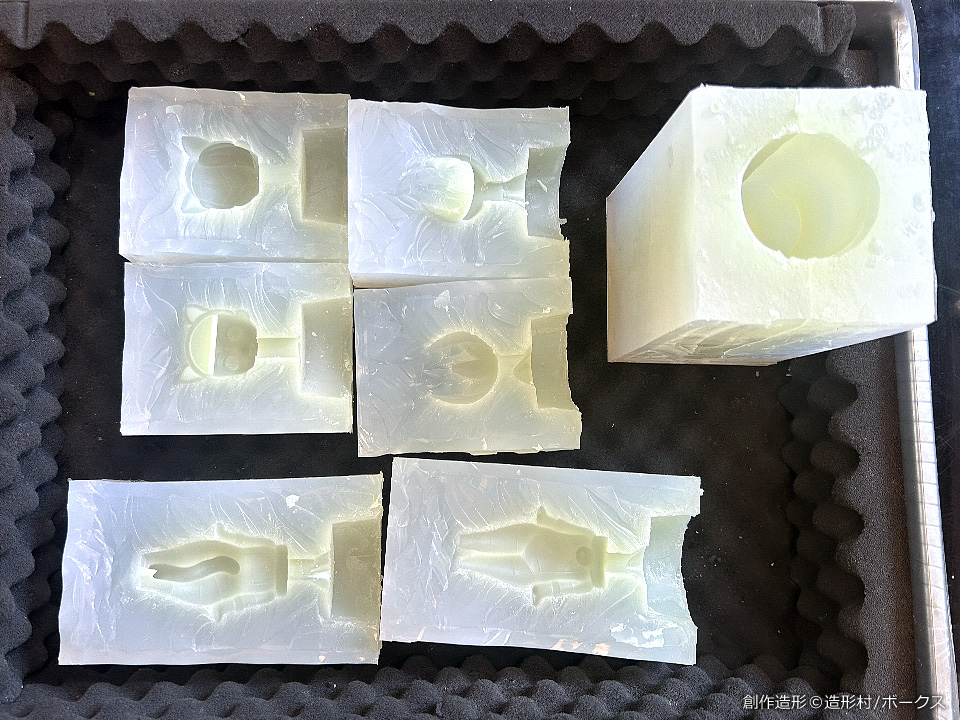

シリコン型

納品いただいた商品原型から、金型用ロウ原型を作るためのシリコン型を製作。

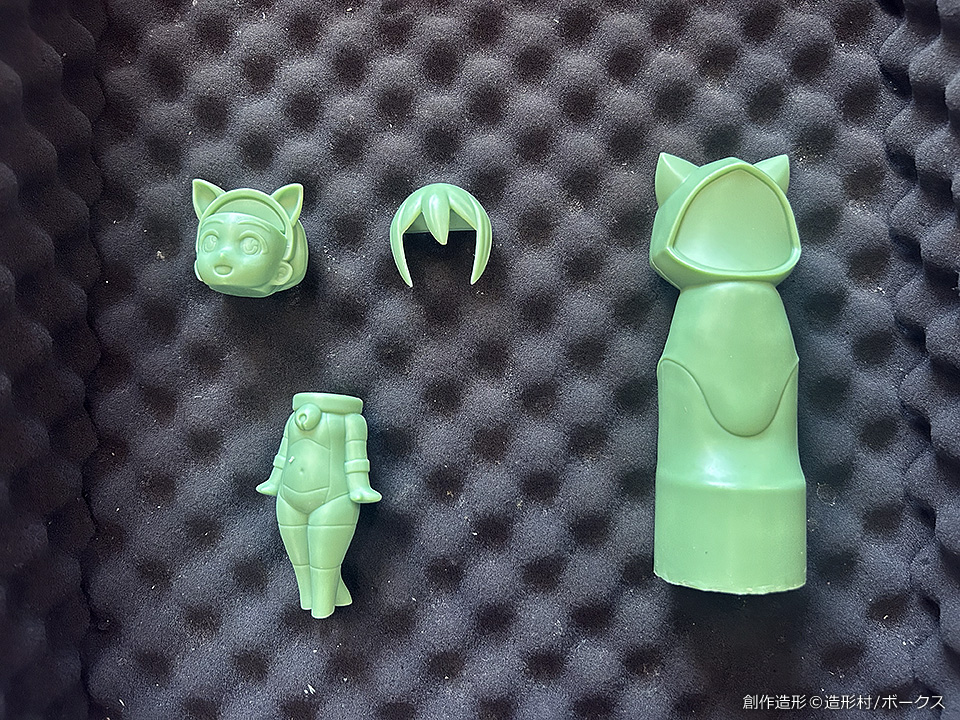

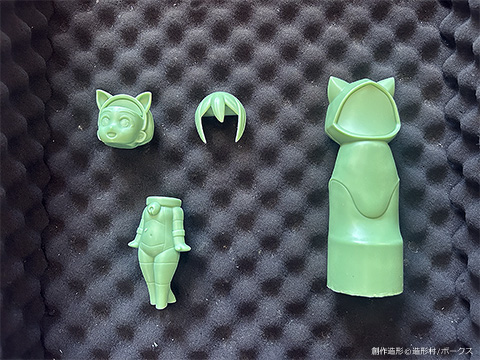

蝋(ワックス)複製品

ロウ(ワックス)複製品を作成。
こちらが金型用ロウ原型の元となります。

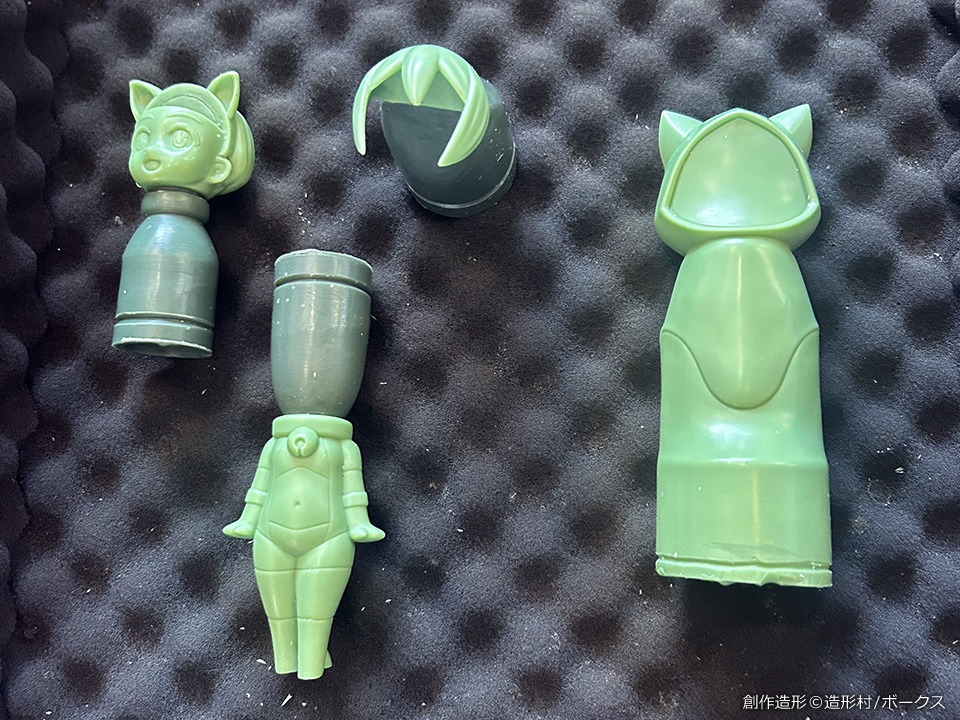

嵌着(湯口)製作

ソフトビニールを流し込むための湯口や組み立ての為の嵌着をロウ複製品に追加。この工程を経て金型用ロウ原型が完成。

3 ソフビ用銅電鋳金型の製作

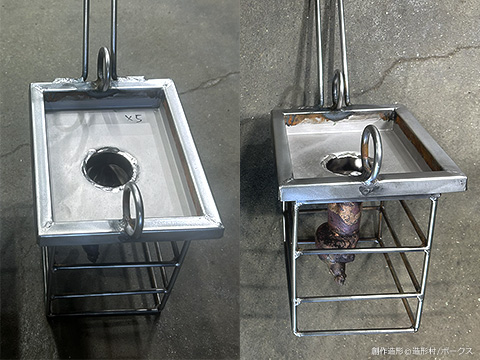

金型

金型用ロウ原型からソフビ用銅電鋳金型を製作。

ソフビ用銅電鋳金型
製作工程

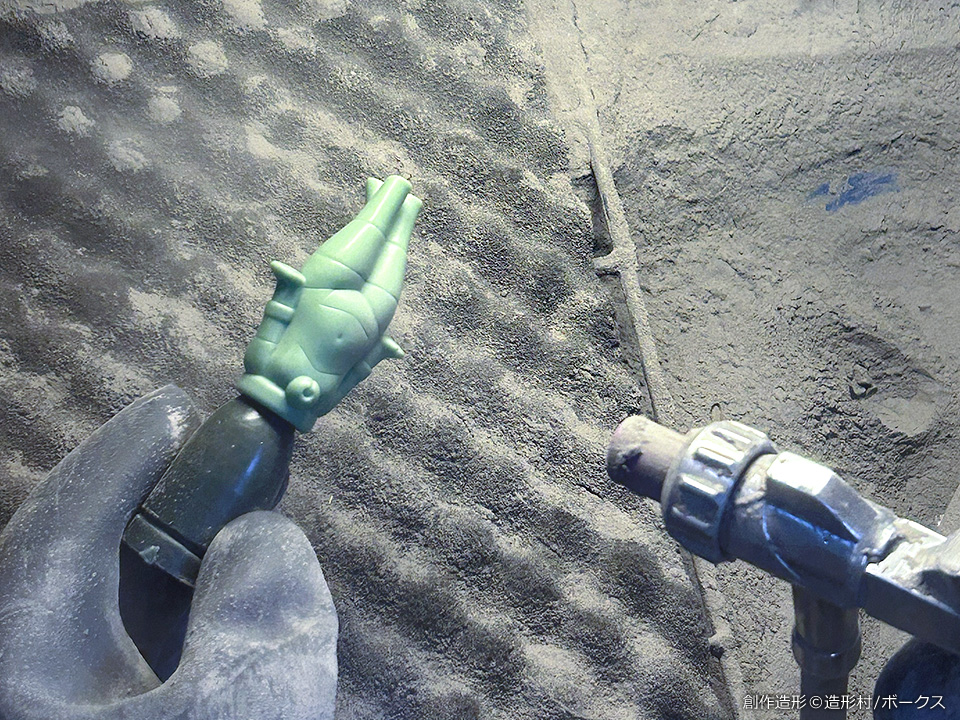

  • 金型製作工程3-1:蝋型表面処理

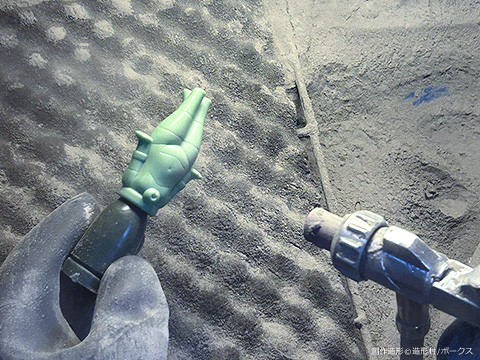

    3-1:蝋型表面処理
    通電用コーティングが密着しやすくなるように表面処理を行う
  • 金型製作工程3-2:通電用銅線取り付け

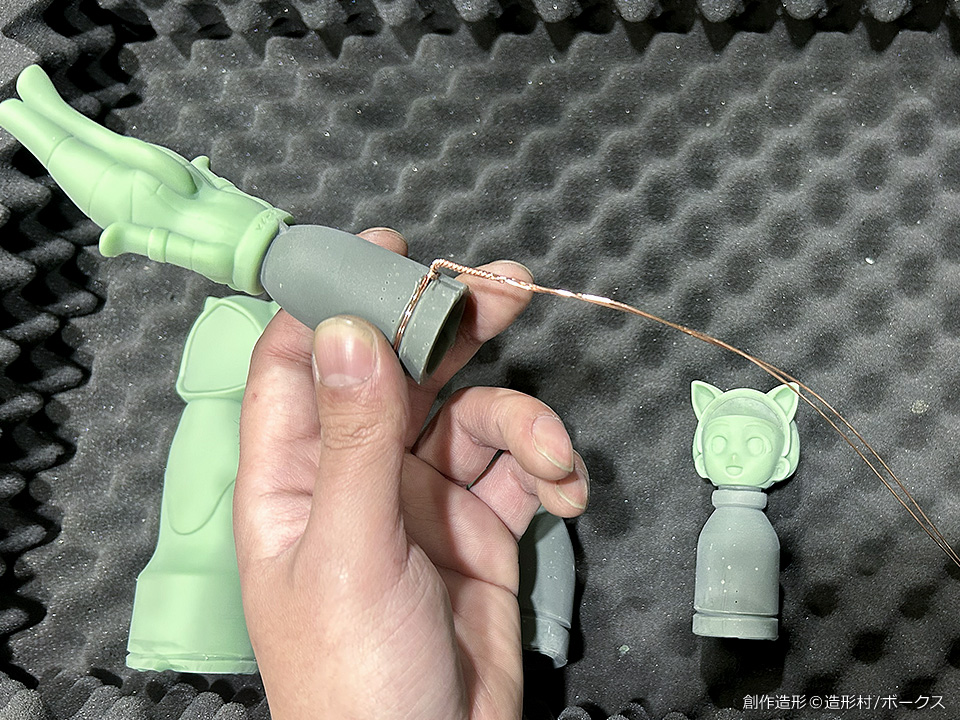

    3-2:通電用銅線取り付け
    蝋型本体を電鋳槽に吊り下げて通電させるための導線取り付け
  • 金型製作工程3-3:通電用コーティング

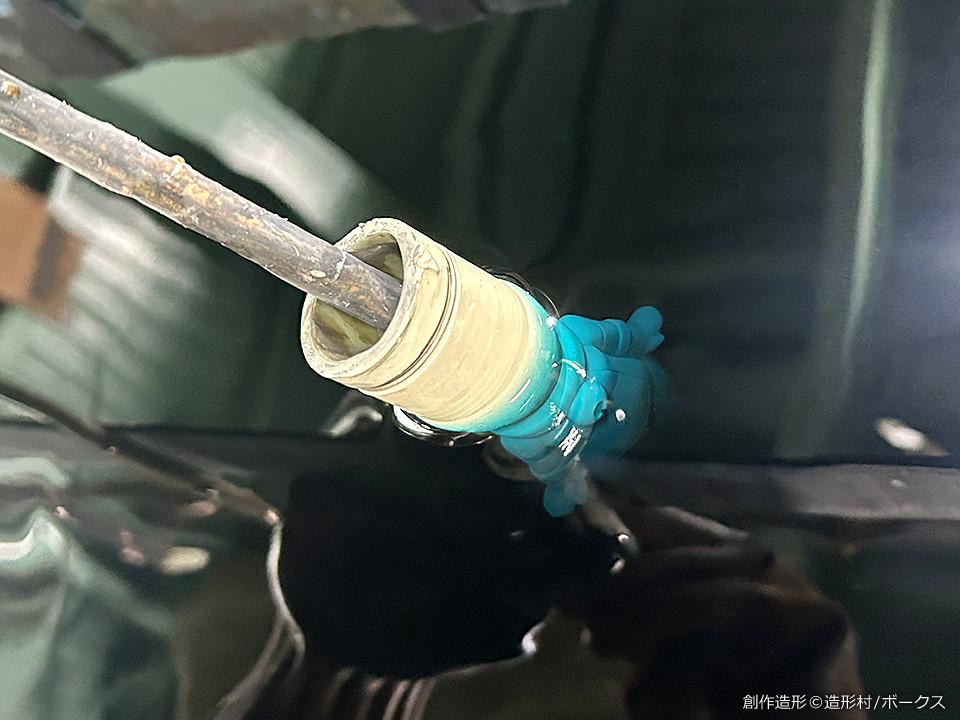

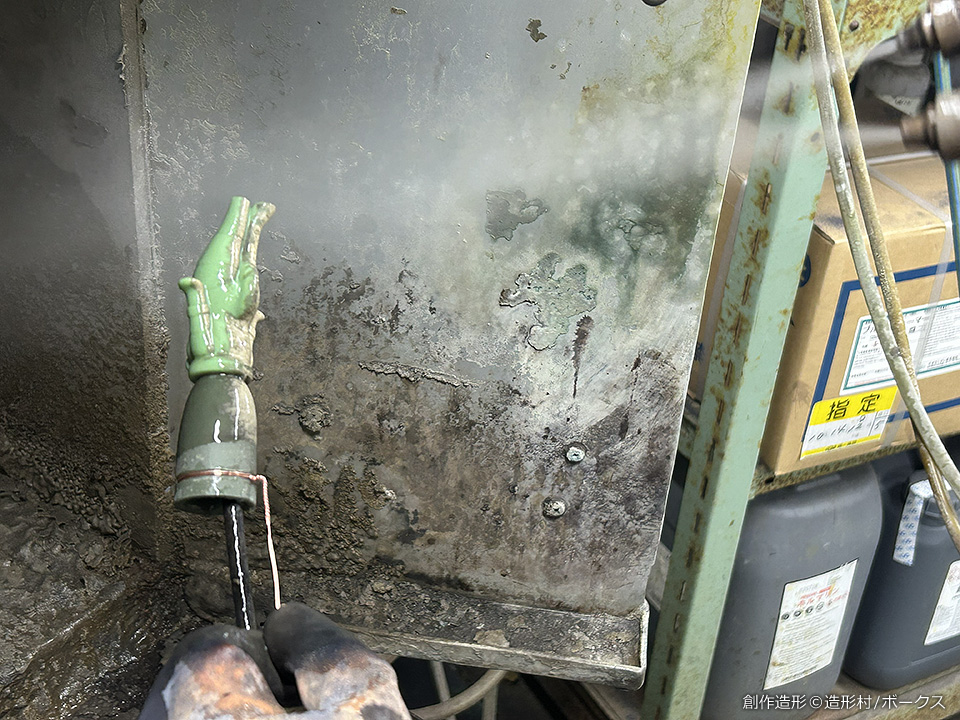

    3-3:通電用コーティング
    蝋そのものは電気を通さないので通電用コーティングを吹き付け
  • 金型製作工程3-4:電鋳槽入槽
    3-4:電鋳槽入槽
    銅の溶液を満たした槽の中に吊り下げ電気を利用して鋳造
  • 金型製作工程3-5:蝋煮沸除去

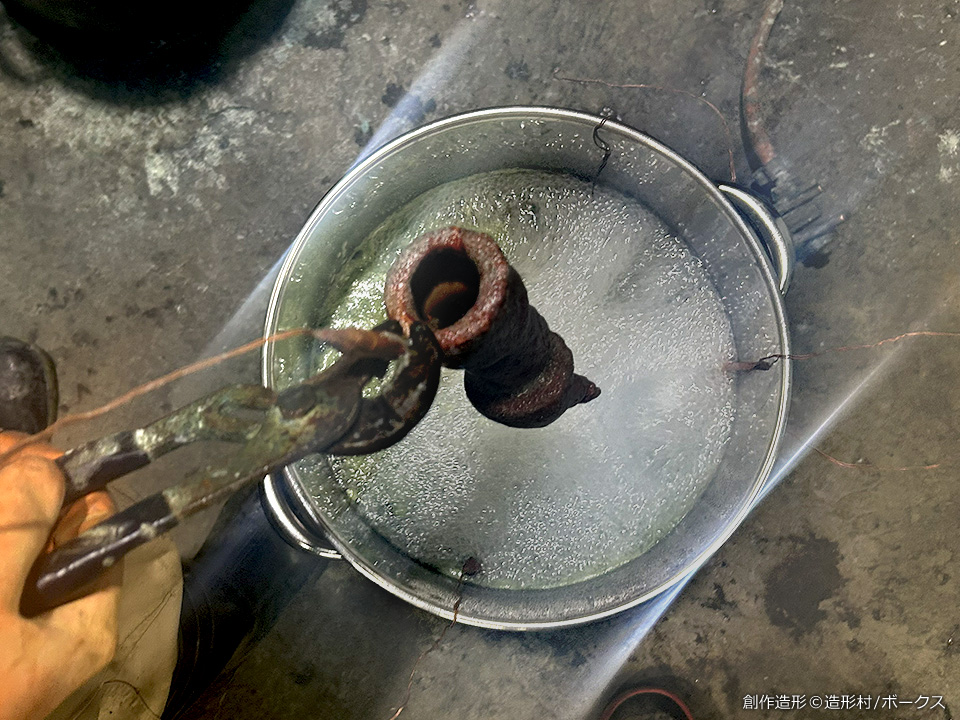

    3-5:蝋煮沸除去
    表面が銅で覆われたら(電鋳型)蝋原型を溶す
  • 金型製作工程3-6:フライパン溶接

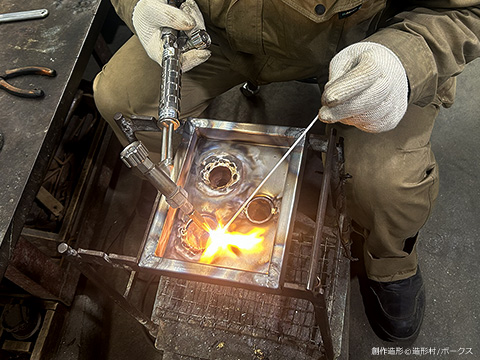

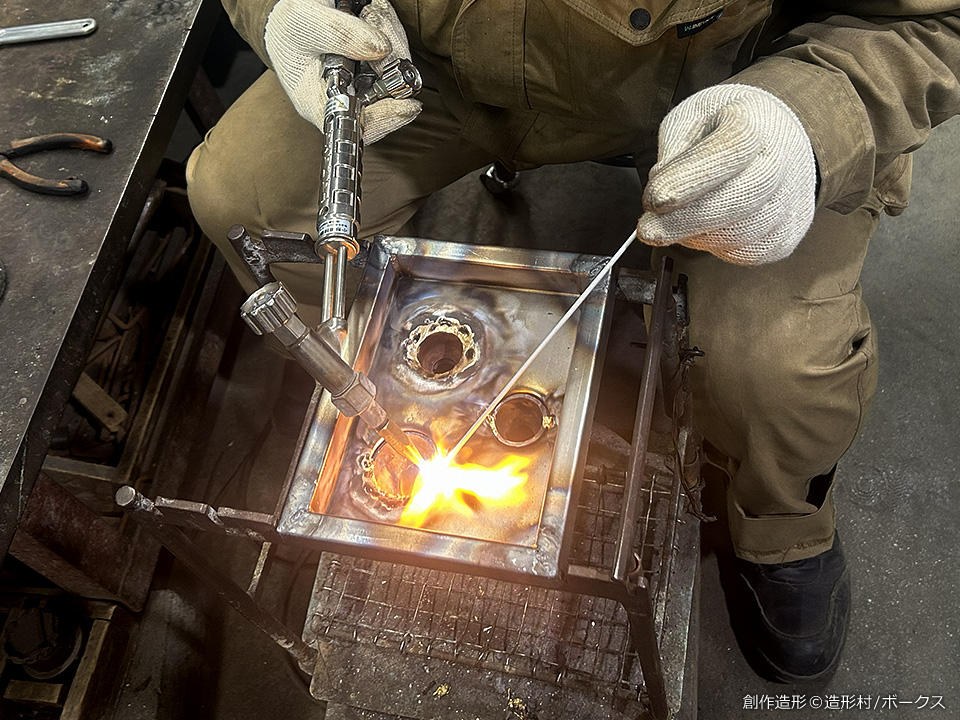

    3-6:フライパン溶接
    電鋳型を配置し鉄板に取り付け

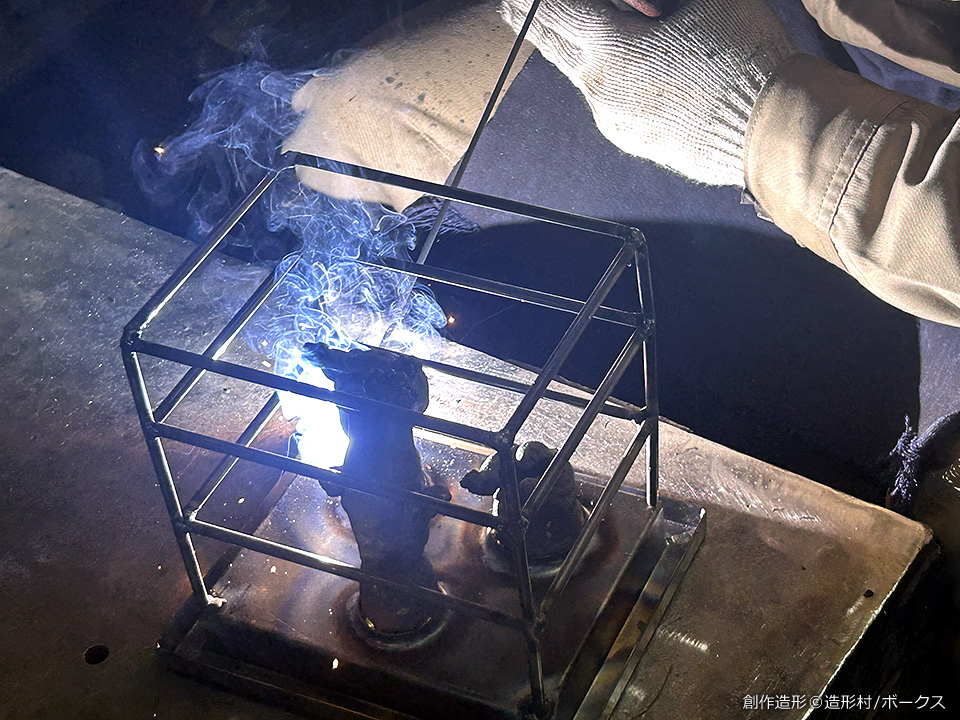

  • 金型製作工程3-7:フレーム溶接
    3-7:フレーム溶接
    保護用のフレームを取り付け

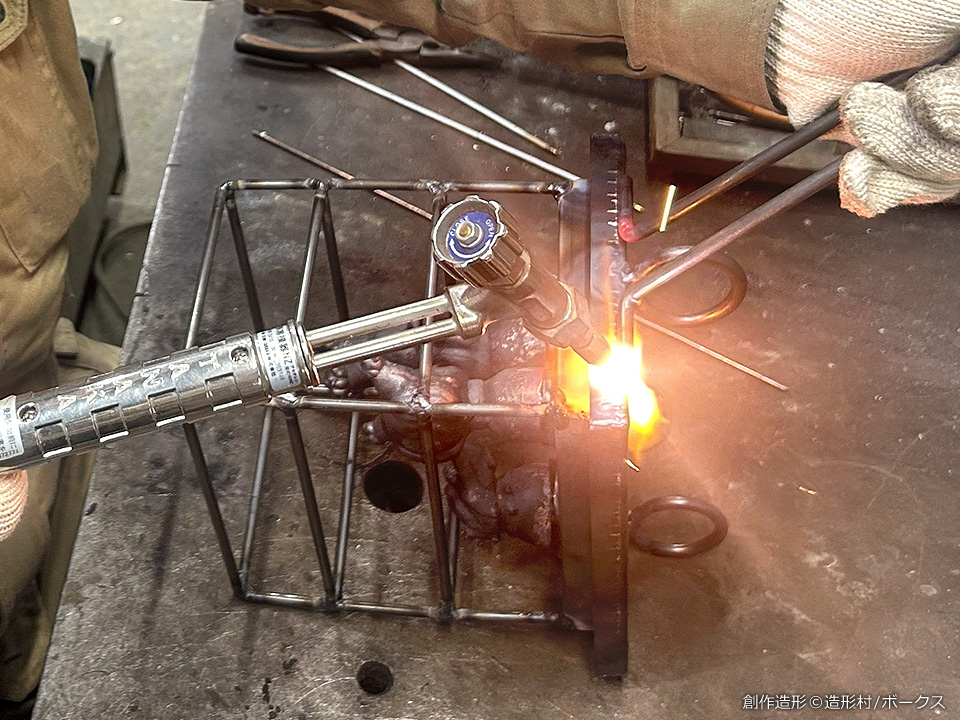

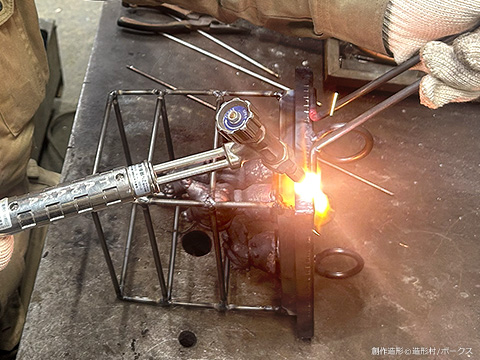

  • 金型製作工程3-8:金具取付
    3-8:金具取付
    注型作業用の取っ手やリングを取り付け
  • 金型製作工程3-9:無電解メッキ

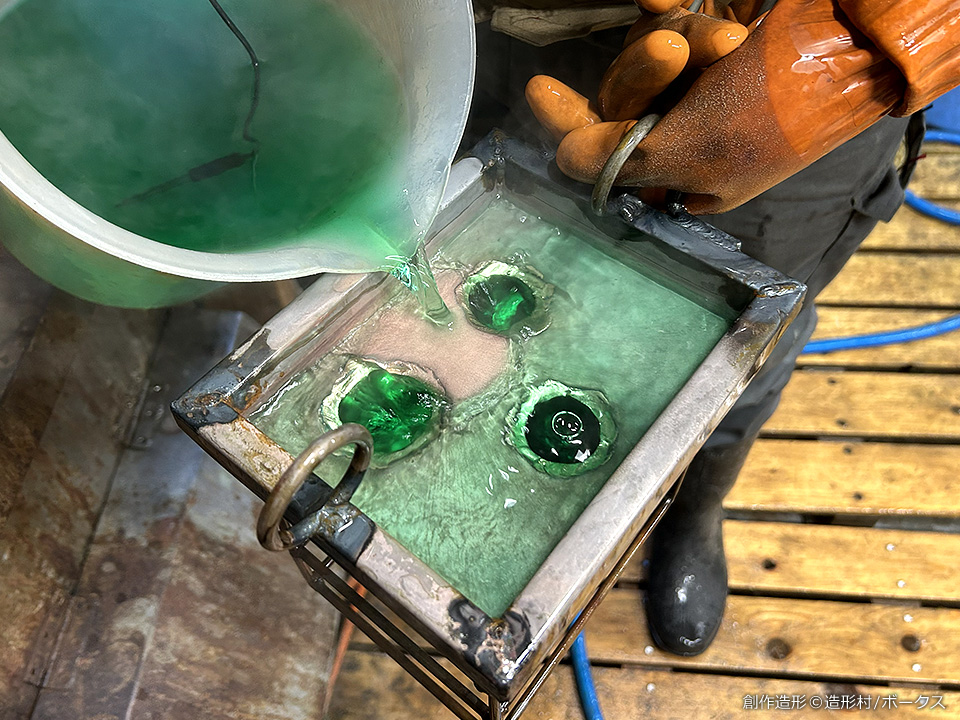

    3-9:無電解メッキ
    電鋳型内部をメッキ加工
  • 金型製作工程3-10:金型完成

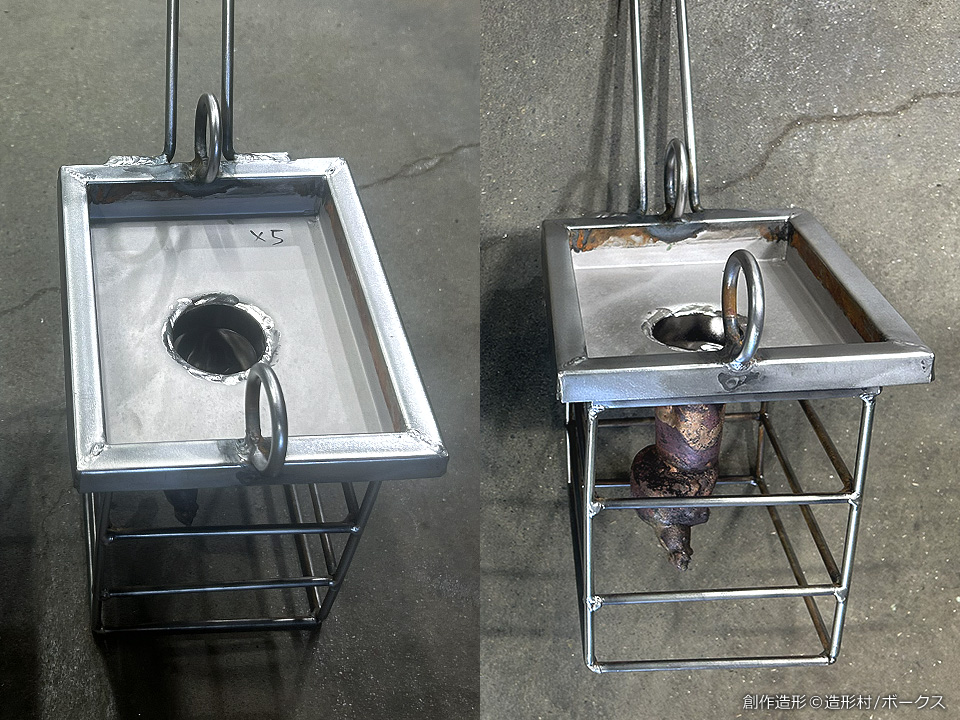

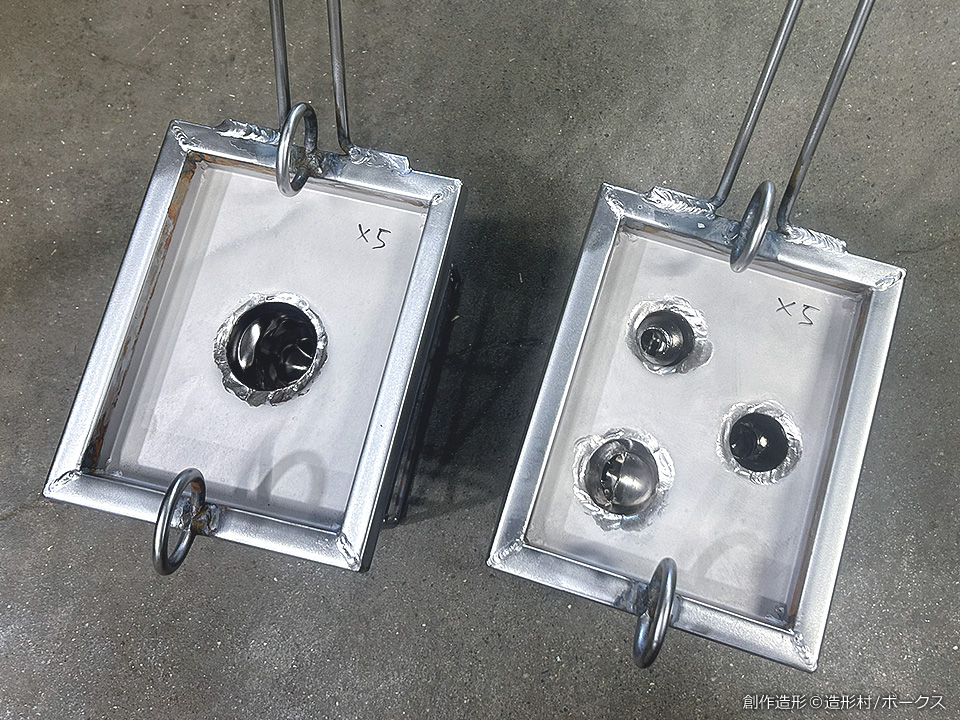

    3-10:金型完成
    スラッシュ成型用の金型が完成
4 ソフビ製品の成型

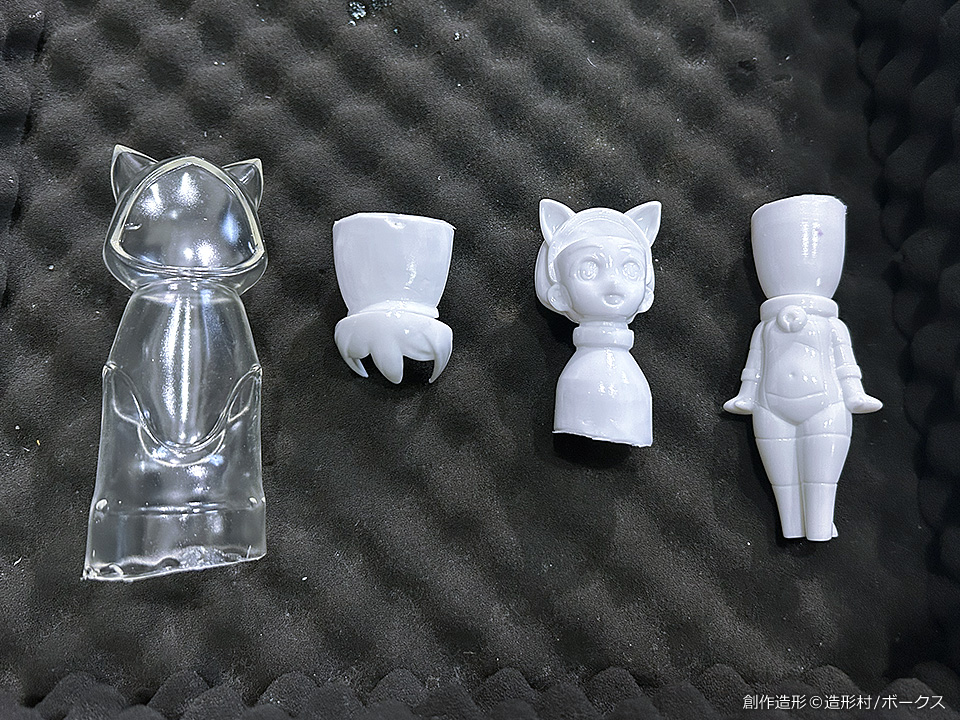

ソフビ製品の成型

金型にソフトビニールを流し込み、ソフビ製品の成型を行います。

湯口のカットや組み立てなどもお請けしますのでご相談ください。

外注業者ほか

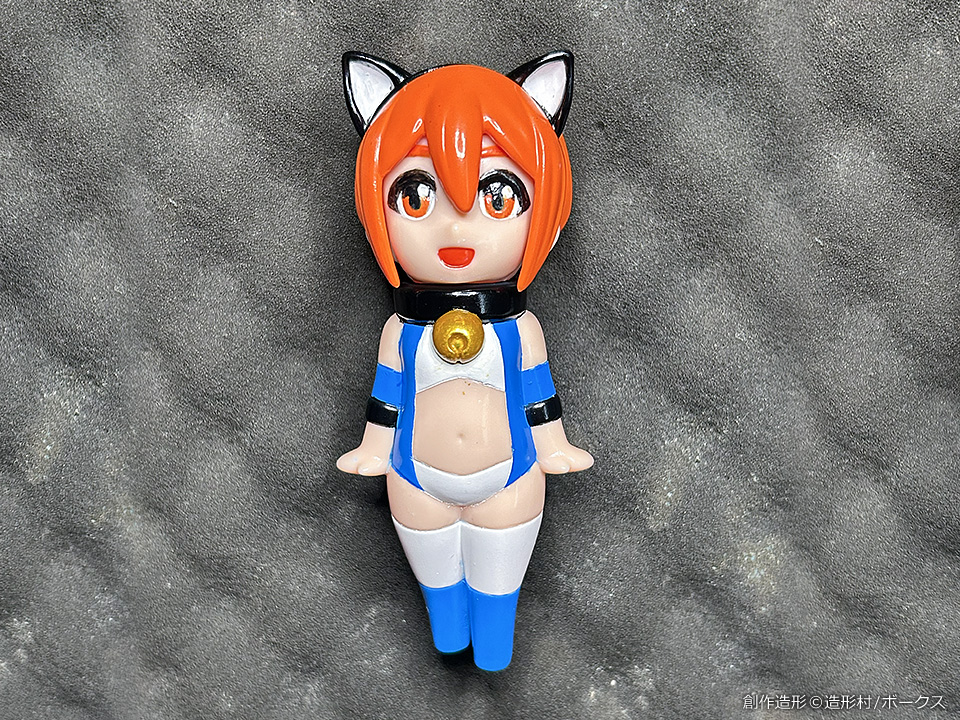

5 彩色・組立て
彩色・組立て

アイアンアートにて成型した各ソフビパーツを外注業者、またはお客様のお取引先業者にて彩色・組立てを行い製品完成となります。

※工程サンプルに使用したボークス製「ソフビ完成品60センチ 鉄人28号」は、ボークス各店舗ボークス公式ホビー天国オンラインストアにて販売中。
